LogiCoA001-EVK-001

ロームは4月23日、小～中電力帯（30W～1kWクラス）の産業機器、民生機器に向けて、フルデジタル制御電源と同等の機能をアナログ制御電源レベルの低消費電力、低コストで実現できるLogiCoA™電源ソリューションの提供を開始した。

当該製品の開発の背景としては、中電力帯で動作する産業用ロボット機器や半導体製造装置等では、一般的にアナログ制御電源が数多く採用されていることがある。

しかし、近年ではこれらの電源にも高い信頼性や細かい制御が求められており、アナログ制御のみの電源構成では市場要求に対応することが困難になっている。

一方、フルデジタル制御電源は、細かい制御や設定が可能な代わりに、搭載されるデジタルコントローラの消費電力が大きいことやコストが高いという問題もあり、小～中電力帯の電源においては採用が進んでいない。

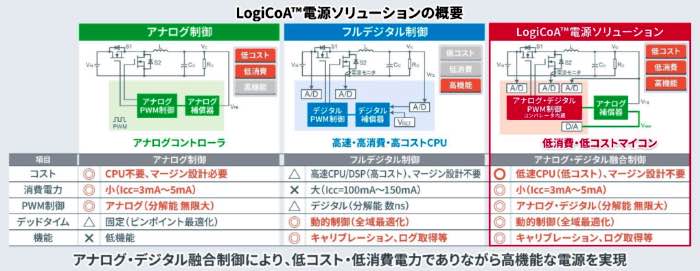

LogiCoA™電源ソリューションの概要

このような課題に対してロームは、アナログとデジタルの長所を融合したLogiCoA™電源ソリューションを開発。結果、高機能かつ低消費電力のLogiCoA™マイコンにより、さまざまな電源トポロジーを容易に制御できる環境を構築することが可能となった。

従ってこのLogiCoA™は、アナログ回路の性能を最大限に発揮させるためにデジタル要素を融合する設計思想のブランドとなる。そんなLogiCoA™電源ソリューションは、LogiCoA™マイコンを中心としたデジタル制御部分と、シリコンMOSFET等のパワーデバイスからなるアナログ回路を組み合わせた、業界初の「アナデジ融合制御」電源となる。

フルデジタル制御電源に於いて、高速CPUやDSP等のデジタルコントローラが担う機能を低ビットのマイコンで処理できるため、アナログ制御電源では実現の難しい高機能を低消費電力かつ低コストで実現できるという。

また当該ソリューションは、LogiCoA™マイコンに電流、電圧値等の各種設定値を記憶できるため、電源回路に応じた周辺部品の性能ばらつき補正が可能。

これにより、アナログ制御電源と比較して設計マージンを考慮する必要がなくなるため、電源の小型化や高信頼化に貢献する。更に動作ログデータをマイコン内の不揮発性メモリに記録できるため、不具合時のバックアップとしてログの記録が求められる産業機器の電源にも最適であるとしている。

より詳細な情報に関しては、ローム公式Webサイト上で非絶縁バックコンバータの回路でLogiCoA™電源ソリューションを体感できる評価用リファレンスデザイン「REF66009」を公開している。

このWebサイト上では、評価に必要な回路図、PCBレイアウト、パーツリスト、サンプルソフトウェア、サポートドキュメント等の各種ツールを公開しており、ロームから提供可能なリファレンスボード「LogiCoA001-EVK-001」を使用することで、実機評価が可能となっている。

なおロームでは、「LogiCoA™電源ソリューションに搭載されているLogiCoA™マイコンは、2024年6月より量産及びサンプル提供を開始する予定です。

今後、さまざまな電源トポロジーに対応できるように、LogiCoA™マイコンの製品展開を進め、アプリケーションにおいて電力損失の大部分を占める電源部の省エネ化、小型化を実現することで、持続可能な社会の実現に貢献します」と話している。

以下は製品ブランドに係る周辺情報となる

＜「LogiCoAロジコア™」ブランドについて＞
LogiCoA™は、ロームが得意とするアナログ回路の性能を最大限に発揮させるために、デジタル要素を融合する設計思想に対して付与されたブランドを指す。

アナログ回路のメリットとデジタル制御のメリットを融合することで、回路トポロジーの潜在能力をフルに引き出し、電力活用の高効率化に貢献する。

ロームは、このLogiCoA™を電源分野のみならずパワーソリューション全体に適用できる設計思想と考えており、今後の製品及びソリューションへの応用を視野に入れている。

＜提供を開始するLogiCoA™電源リファレンスデザインの詳細＞
ローム公式Web上では、LogiCoA™マイコンの機能を確認することが可能な評価用リファレンスデザイン「REF66009」を提供しており、非絶縁の12Vバックコンバータ回路を使ってLogiCoA™電源ソリューションの基本動作を確認できる。

リファレンスデザインページから取得可能なサンプルソフトウェアを使用することで、実行タスクのシーケンス制御や各種パラメータのモニタ機能等もリファレンスボード「LogiCoA001-EVK-001」を使って実機で確認することが可能となっている。

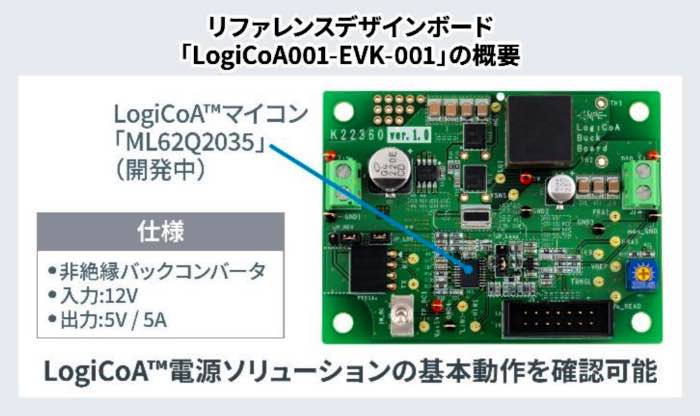

リファレンスデザインボード「LogiCoA001-EVK-001」の概要

＜アプリケーション例＞
・産業用ロボット機器　　・半導体製造装置　　・アミューズメント機器
ほか、一般的な産業機器、民生機器（30W～1kW）に幅広く搭載可能。

＜LogiCoA™マイコンについて＞
ロームでは、LogiCoA™電源ソリューション等のアナログ・デジタル融合制御に最適化したLogiCoA™マイコンを開発中だという。なお当該マイコンは、タイマー連携可能な3chのアナログコンパレータや各種パラメータのデジタル制御が可能となるD/Aコンバータ等を搭載しており、さまざまな電源トポロジーに対応できる。LogiCoA™マイコンの量産及びサンプル提供は2024年6月を予定している。

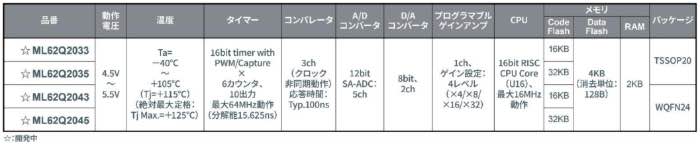

LogiCoA™マイコンの暫定スペックは以下の通り
