2021年7月28日【エレクトロニクス器機】

住友ベークライト樹脂製品が生む次世代自動車への貢献

NEXT MOBILITY編集部

  • このエントリーをはてなブックマークに追加



■部品の小型・軽量化やCO2削減に貢献

「住友ベークライト」では前回紹介した「e-Axle」樹脂化提案など電動化の取組みを推進しているが、並行してADAS(先進運転⽀援システム)や⾃動運転⾞向け部品に対しても⾃社の樹脂製品を活⽤することで、様々な⾃動⾞部品の機能性向上に加えて⼩型・軽量化や⼀体化をはじめ、製造過程におけるCO2削減など、環境視点での取組みに注力している。



事故の削減、渋滞解消、環境負荷低減などを目的に、普及や開発が進むADASや自動運転車。だが、一方で自動車の高機能化は、センサやレーダー、ECUなどセンシングや制御系部品の増加が必要となり、従来からの金属製部品では点数が膨大となってしまうものも多い。



そのため、各構成部品を軽くコンパクトにしたり、一体化することで点数自体を減らすことが求められている。また、部品の製造過程においても、さらなるCO2削減は業界における大きな命題のひとつとなっており、早急な対応が求められている。



ここでは、このような自動車分野における大きな課題解決に貢献する、住友ベークライトの樹脂製品について紹介しよう。



■部品を進化させる5つの樹脂製品

まずは、住友ベークライトの数ある製品群の中でも、特にADASや自動運転車向け部品を進化させる5つの樹脂製品や技術を挙げてみる。



【特定波長吸収シート】

⾚外線を⽤い⾞両周囲の物体を検知するLiDARの発光部に使用することで、センサのノイズ低減、信頼性向上に貢献する。主な特徴は以下の通りだ。



・不必要な可視光をカット、赤外光を89%透過し、センサの信頼性向上に寄与
・表⾯処理により様々な機能を複合化、例えば両⾯反射防⽌処理により必要な⾚外光の透過率を更に5%以上向上することが可能
・ポリカーボネート基材で耐衝撃性に優れており、熱成形により形状の付与が可能
・センシングに使用する⾚外線波⻑に応じ、吸収する可視光の範囲を調整可能

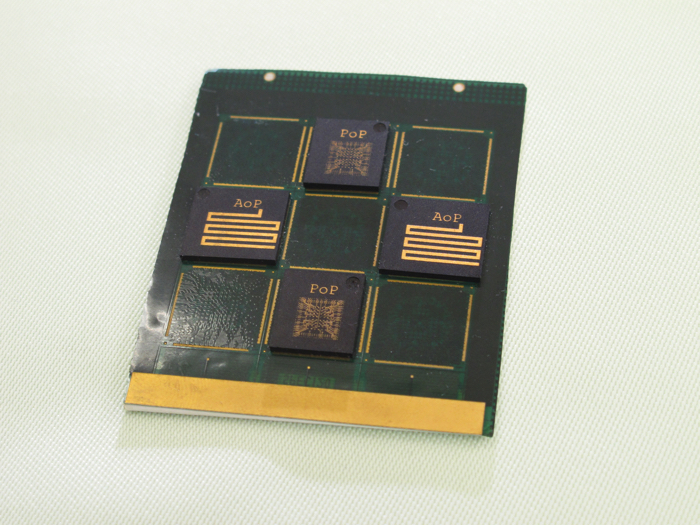

【3次元回路部品(LDS-MID)用 熱硬化型成形材料】
ミリ波レーダー誘電体アンテナやV2X機器などに使われるMID(Molded Interconnect Device)向け樹脂材料。

MIDとは、電気回路を形成し部品実装が可能な樹脂成形品で、従来のプリント基板が持つ機能を筐体に担わすことで、部品の削減、省スペースによる小型化、軽量化を可能とするものだ。



従来、MIDに使われるのは、熱可塑性樹脂で、高い耐熱性が求められる自動車部品には適用が難しかった。そこで、同社では、熱硬化性樹脂を用いたLDS工法用エポキシ樹脂成形材料、フェノール樹脂成形材料および不飽和ポリエステル樹脂成形材料を開発。中でもLDS工法用エポキシ樹脂成形材料は、ベース材料として、同社がトップシェアを持つ半導体封止用エポキシ樹脂を用いており、耐熱性、信頼性に優れた樹脂設計を用いている。



製品の主な特徴は以下の通りだ。
・レーザー描画にて、成形物の上に回路作成が可能
・アンテナなどを描画する事により、省スペースでのモジュール設計が可能
・複数のモールド層を設計する事で、機能の違う樹脂レイヤー層の形成が実現できる





【ポリマー光導波路】
次世代ハーネスである「光ハーネス」の構築とシンプル化に貢献する製品。ADASや自動運転車では、センサを多数搭載する必要があるのは先述したが、データ通信料量が増えることでハーネス本数の増大もまねく。また、情報の高速処理や低遅延などでノイズ対策部品も増えることになる。



そこで、各センサ類などとECUなどを繋ぐハーネスを、同社のポリマー光導波路を活用した光ハーネスに代替することで、配線数を50分の1程度に減らすことが可能。配線の集約や分配といった光信号の交通整理ができ、車両の軽量化や省スペース化などに貢献する。また、ノイズレスのため、安全性の向上にも繫がる。



製品の主な特徴は以下の通りだ。
・⾃動運転を⽀えるカメラ、センサの膨⼤な情報を光で瞬時に伝える光ハーネスに最適
・光導波路によりシンプルな情報網を構築するだけでなく、軽量化、ノイズ耐性も向上



【メッキ複合化技術】
EVの次世代パワートレインとして注目されているモータとインバータ、トランスミッションを一体化した「e-Axle(イーアクスル)」のインバータケースなどに樹脂を用いる際、メッキと複合化する技術。ほかに、ECUケース(写真)にも活用が可能だ。



製品の主な特徴は以下の通り。
・熱硬化性樹脂成形材料に金属メッキを施すことで、電磁波シールドなどの各種特徴を付加し電動化、軽量化に貢献する





【一括封止専用材料】
ECUやセンサモジュールを一括封止技術を用いて樹脂化することで、部品の一体化や点数の削減、軽量化や信頼性の向上などを実現する。



製品の主な特徴は以下の通り。
・狭部充填や優れたシール性があり、⼩型・⾼信頼性化に貢献
・8W/mkレベルの樹脂自体の熱伝導・放熱性やヒートシンク⼀体成形による熱マネジメントが可能
・成形装置と製品用途に適した成形材料の提案が可能



このほかにも先進運転支援に欠かすことが出来ない5G・DX時代に対応する高機能材料の強化を進めており、低誘電基板材料なども提案している。





■構想段階からのサポートが可能

同社のスマートコミュニティ市場開発本部 スマート・自動車材料市場開発部 の岸 一光 担当部長は、上記製品群の優位性や独自性についてこう語る。



住友ベークライト(株) スマートコミュニティ市場開発本部 スマート・自動車材料市場開発部 担当部長 岸 一光氏



「お客様により多様な開発目標がございますが、当社の強みである、ポリマー設計・合成からコンパウンディング、成形加工まで一連の開発業務を通じ、お客様と一緒になって考え、一つひとつのプラスチックの用途に対して、最適なご提案をすることができます。

特にこのたびご紹介する5つの製品、技術においては、従来構成素材の金属など無機物からプラスチックへの転換による小型軽量化や形状設計の自由度向上だけではなく、センシング精度、通信速度など機能向上にも貢献します」。



同社では、樹脂材料を活用した顧客の製品開発などをサポートする目的で、2019年に静岡工場内(藤枝市)に「オートモーティブソリューションギャラリー」も開設した。

ギャラリー内では、実際に樹脂材料を用いて製造した部品などの現物展示を行うほか、映像で解説用資料も閲覧できる。





さらに、モビリティ関連では、国内3か所の工場や、北米、欧州、中国、台湾などの海外拠点には、各研究所内に設置された樹脂製品の成形設備を活用して可能性検証や初期実験をすることができる「オープンラボラトリー」も構築。

同社の樹脂材料を活用した部品を生産するには、実際にどのようなプロセスが必要であるかなどが分かるようになっている。





岸 担当部長は、これらを「お客様を構想段階からサポートしてお客様の『想像』を『創造』に変えるお手伝いする体制」だという。

お客様である部品メーカーなどをはじめ、今まで金属素材を使った部品のみしか扱った経験がない担当者も多い。そこで、まずは、実際に樹脂で製作した部品や生産設備を見せることで、「(樹脂材料で)こんなことができるんだ」といった認知をしてもらう。そして、そこから「こういったことができるだろうか」といった「想像」が生まれ、それが後々の樹脂材料による部品生産、つまり「創造」へと繫がる。



これらギャラリーやラボは、製品の構想から実用化まで、顧客に「寄り添う」一貫したサポートにより、顧客のニーズにより細かに応えることを可能とする。そして、こういった独自の体勢は、同社の「CS(顧客の満足度)最優先」という理念を具現化した好例でもある。





■樹脂材料で機能向上とCO2削減を

住友ベークライトでは、今回紹介している製品群について、ADAS、自動運転向けを含めて、「2025年には100億円の販売」を目指している。また、顧客のADAS、自動運転に関する機能向上への貢献を通じ、エンドユーザーである自動車利用者に「さらなる安心・安全と快適性を提供したいと考えている」という。



また、同社では、これら目標達成のために、特に以下のような樹脂材料の利点を訴求していく。



1、部品の機能向上、小型軽量化や部品点数の削減
2、製造プロセスの簡略化
3、CO2排出量の削減(環境視点の取組み)



1については、各製品の解説で既に述べた。2については、従来の⾦属製部品と⽐べ、例えば切削加⼯などが不要になるため、製造プロセスを短くでき、ひいては製造現場の負担軽減にも貢献する。



更に今後、同社が強く訴求したいのが3だ。



日本政府は、2030年までにCO2を含む温室効果ガスを46%削減する目標を掲げているのはご存じの通り。自動車分野でも、原油を掘る井戸(well)から車の車輪(wheel)に至るまでの燃料のエネルギー効率である「ウェル・トゥー・ホイール」や、原料の採掘・採集から自動車の燃料タンクに至るまでのエネルギー効率を意味する「ウェル・トゥー・タンク」などが話題となっている。自動車そのものだけでなく、生産工程など自動車業界全体でCO2削減が求められているのだ。



こういった環境問題について、岸 担当部長は「例えば、部品の材料にアルミを使っている場合、製造段階でかなりのCO2が排出されます。⼀⽅、一般的な樹脂材料の場合は、CO2排出量はアルミの約5分の1という統計があります」という。

顧客である自動車メーカーやティア1などとのディスカッションで、この点を紹介すると「なるほど」と納得する担当者も多い。だが、まだまだ業界や一般には広まっていない事実だ。

特に、部品メーカーなどにとっては、新たに樹脂材料を使った部品に切り替える際、いかに製造コストは下がるとはいえ、初期段階では設備投資が必要となる。だが、樹脂材料が環境対策にも貢献する事実を知れば、新たな投資の強い後押しになる可能性は高い。



岸 担当部長は「今後はますます、自動車関連に限らずCO2削減や資源循環など地球環境と共生するための取り組みが必要だ」と語る。そのために、同社ではADASや自動運転車に限らず、EV関連についても積極的だ。例えば、今後普及が見込まれるe-Axleでは、樹脂化による軽量化などでエネルギー効率改善などで顧客と開発取組を推進。また、ほかにも植物由来のフェノール樹脂開発なども行い、環境に関し幅広い取り組みを目指す。



一方、ケミカルリサイクルに対しても、既に実証プラントを立ち上げて検証開始済みである。さらに、樹脂メーカーのパイオニアとして、中期経営計画2021-23においては、カーボンニュートラルに関し「2050年にCO2排出量ゼロ」という目標達成に向け、まずは2030年日本政府目標46%削減に取組むことを決めた。またSDGsでも、以下のような項目を掲げている。





今後も、同社は自動車はもちろん、幅広い分野で環境やSDGs視点に立ち、顧客や社会へ様々な提案や取組みを行うことで、持続可能な未来へとつながるプラスチックとの共生を目指すという。



(文:平塚直樹)



【関連リンク】
住友ベークライト公式ホームページ(AD/ADAS関連)
https://www.sumibe.co.jp/solution/mobility/AD_ADAS/





【参考動画】

運転支援ソリューション(住友ベークライト公式YouTubeチャンネルより)
